Le convertisseur d’atténuation Pi permet de calculer les valeurs des résistances pour un réseau d’atténuation de type Pi à partir d’une atténuation désirée et d’une impédance système. Cet outil est utilisé pour adapter les niveaux de signal dans des circuits RF tout en maintenant l’impédance caractéristique du système.

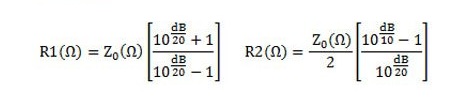

Formule
K = 10^(A / 20)
R1 (shunt) = Z₀ × (K + 1) / (K – 1)
R2 (série) = Z₀ × (K² – 1) / (2 × K)
Explication de la formule
La constante K représente le facteur linéaire d’atténuation dérivé de la valeur en dB. R1 est la résistance parallèle située aux extrémités du réseau, tandis que R2 est la résistance en série au centre. Ces calculs assurent que l’atténuation souhaitée est obtenue sans modifier l’impédance du système.
Utilisations
- Conception de réseaux d’atténuation pour circuits RF ou micro-ondes.
- Réduction précise de la puissance des signaux tout en maintenant l’adaptation d’impédance.
- Applications dans les amplificateurs, filtres et lignes de transmission.
- Évaluation et simulation rapide des résistances nécessaires pour atteindre une atténuation spécifique.
