Ce convertisseur permet de calculer la portée maximale d’un radar à partir de la puissance de sortie, du gain de l’antenne, de la fréquence, de la section efficace radar et du signal minimal détectable. Il fournit une estimation réaliste de la distance à laquelle un objet peut être détecté, utile pour la planification et l’analyse de systèmes radar.
Formule

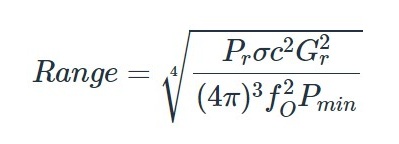

R = ((Pt × σ × c² × G²) / ((4 × π)³ × f₀² × Pmin))^(1/4)
Explication de la formule
La formule utilise la puissance émise Pt, le gain de l’antenne G, la fréquence de travail f₀, la section efficace σ de la cible et le signal minimal Pmin. La vitesse de la lumière c permet de relier la fréquence à la longueur d’onde. On calcule d’abord le rapport numérateur sur dénominateur, puis on prend la racine quatrième pour obtenir la portée R en mètres.
Utilisations
- Évaluer la distance maximale de détection d’un radar pour différents types de cibles.
- Comparer les performances de différentes antennes et puissances d’émission.
- Planifier la couverture radar et la sécurité dans les systèmes de surveillance.
- Optimiser les paramètres d’un radar en fonction des conditions opérationnelles et des exigences de détection.
