Ce convertisseur permet de transformer le rapport d’onde stationnaire sur ligne (VSWR) en coefficient de réflexion (Γ). Il aide à comprendre le degré d’adaptation d’une ligne de transmission ou d’une antenne et à évaluer les pertes dues aux réflexions dans un système RF.
Formule

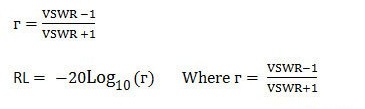

Γ = (VSWR – 1) / (VSWR + 1)
Explication de la formule
La formule exprime le coefficient de réflexion Γ comme la proportion d’onde réfléchie par rapport à l’onde incidente. Si le VSWR est égal à 1, cela indique une adaptation parfaite et Γ = 0. Pour VSWR supérieur à 1, le coefficient Γ augmente et montre le pourcentage d’énergie réfléchie par l’élément de charge ou l’antenne.
Utilisations
- Évaluer l’adaptation d’une ligne de transmission ou d’une antenne.
- Déterminer la quantité de puissance réfléchie dans un système RF.
- Aider à la conception et à l’optimisation des antennes et circuits d’adaptation.
- Fournir des données exploitables pour l’analyse de performance des réseaux et des dispositifs RF.
