Ce convertisseur permet de déterminer la longueur totale d’une antenne dipôle ainsi que la longueur individuelle de chaque bras à partir de la fréquence de fonctionnement. Il est particulièrement utile pour les concepteurs d’antennes et les ingénieurs radio afin de garantir une résonance correcte sur la fréquence souhaitée.

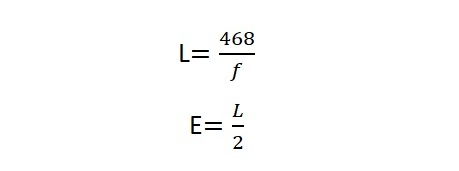

Formule
Longueur totale (L) en pieds = 468 / fMHz
Longueur de chaque élément (E) en pieds = (468 / fMHz) / 2
Explication de la formule
La formule utilise une relation empirique largement acceptée pour les dipôles demi-onde dans l’air. La longueur totale est inversement proportionnelle à la fréquence en MHz, garantissant que l’antenne est accordée correctement. Chaque élément du dipôle correspond à la moitié de la longueur totale, ce qui assure un fonctionnement optimal du rayonnement.
Utilisations
- Calculer rapidement les dimensions d’un dipôle pour une fréquence RF donnée.
- Optimiser la conception d’antennes pour les applications AM, FM, HF, VHF et UHF.
- Aider les radioamateurs et les ingénieurs à vérifier les longueurs théoriques avant fabrication.
- Évaluer l’impact de la fréquence sur la taille physique de l’antenne.
